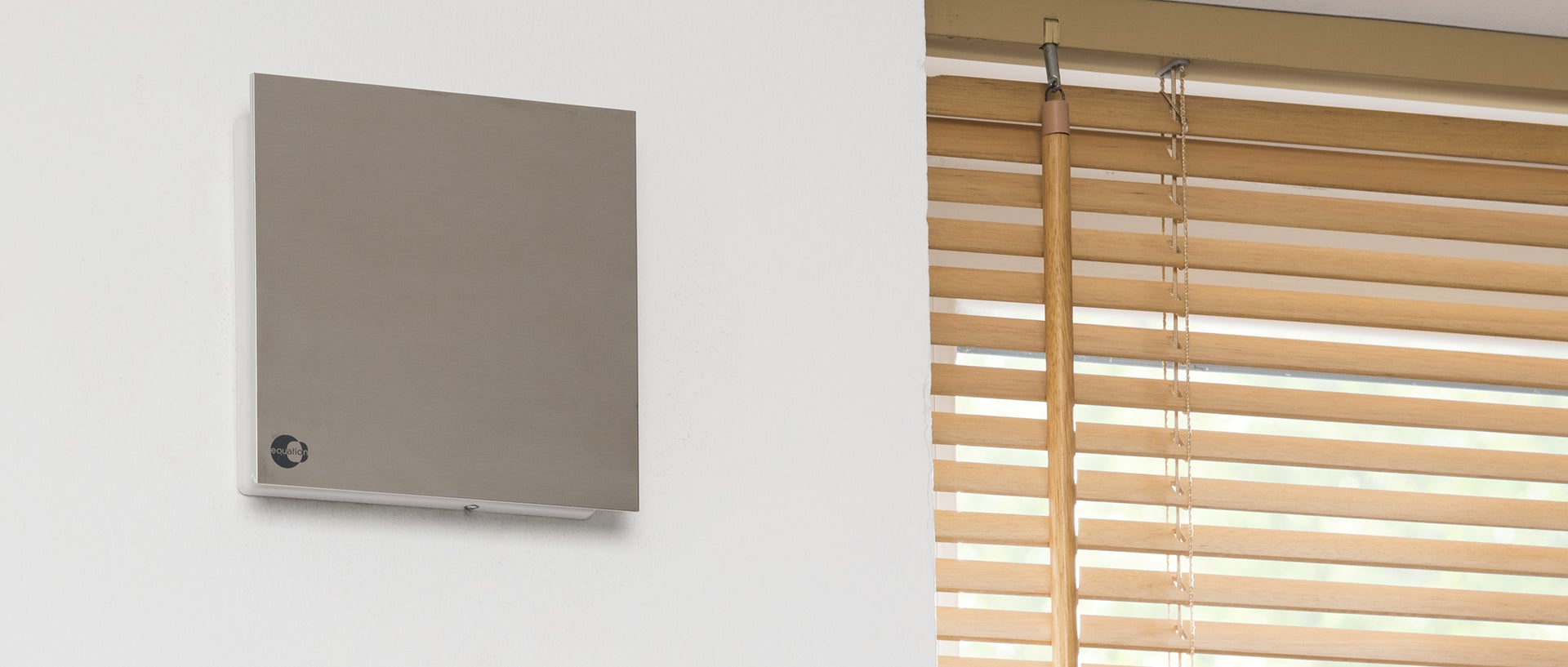

Como instalar um extrator temporizado
Publicado aAs divisões húmidas, como a cozinha, necessitam de uma ventilação forçada para renovar o ar ambiente, eliminar a condensação e os maus odores. Na ausência de VMC, o extrator temporizado é a solução a ter em conta. Ligado ao circuito de iluminação ou controlado separadamente, foi concebido para funcionar durante um tempo definido, mesmo após desligar o interruptor de comando.
4 passos para o sucesso
- 1
A escolha do aparelho
Um extrator deve ser escolhido em função de três critérios principais:
- As possibilidades de instalação
- O fluxo
- O sistema de comando
O aparelho deve ser ligado a uma conduta de evacuação de diâmetro variável: 100 ou 120 mm na maior parte dos casos. A instalação pode ser feita na saída de uma parede ou teto, e mesmo de uma janela (modelo específico). O fluxo (em m3/h) define-se em função do volume da divisão. A capacidade dos extratores disponíveis no comércio varia ente 80/85 m3/h e mais de 350m3/h.
Para calcular o fluxo necessário, utiliza-se a fórmula seguinte: volume x Nr/h (Número de renovação por hora). O fabricante indica o coeficiente em Nr/h para cada divisão a equipar.Por exemplo: casa de banho 6 a 9, cozinha 6 a 10, Wc 8 a 12...
Numa cozinha, é mais prático instalar um comando independente do circuito de iluminação. Permite acionar a ventilação a qualquer momento do dia sem consumir mais energia. É possível configurar o aparelho para uma ligação automática em função da taxa de humidade ou para um comando manual por interruptor ou cordão suspenso. A definição do temporizador permite determinar o seu tempo de funcionamento: de algumas dezenas de segundos até 30 minutos no caso de alguns modelos.
Tome nota!
O ruído de funcionamento é um outro critério de escolha importante na cozinha. Entre um aparelho emitindo menos de 30 dB (A) e outro ultrapassando os 45 dB (A), a diferença de conforto auditivo é bastante considerável. Se o nível sonoro não estiver indicado, tome cuidado...
- 2
Preparar o local
O orifício de evacuação deve ser ligeiramente maior do que o diâmetro de saída do extrator: por exemplo, 105 mm para uma saída de 100 mm. As instruções de instalação indicam o comprimento máximo a proporcionar à conduta de evacuação. O seu percurso deve ser o mais direito possível.
Determinar o local adequado e traçar com um compasso um círculo.
Para cavar um teto falso ou um revestimento em gesso cartonado, pode usar uma serra de coroa multidiâmetros (alguns alcançando 127 mm). Caso contrário, faça um furo tangente ao traçado e cortar com uma serra de recortes equipada de uma lâmina curta.
Tome nota!
Antes de perfurar uma alvenaria maciça, certifique-se de que não haja nenhuma conduta (água, eletricidade...) nesse local. De classe II, os extratores não precisam de ligação à terra. São apenas alimentados por dois condutores (fase e neutro) aos quais se deve adicionar o fio de comando da temporização proveniente do interruptor. Independentemente da evacuação ser de parede ou de teto, fazer sair os cabos junto ao recorte.
- 3
Conectar a conduta
- Virar e centrar o aparelho sobre a abertura para localizar os seus quatro pontos de fixação através dos seus quatro orifícios.
- Perfurar o suporte e inserir as cavilhas adequadas ao material. Numa travessia de parede, é aconselhável selar uma manga de ligação (em PVC) compatível com o diâmetro da conduta. Para uma instalação em teto falso, este dispositivo não é obrigatório.
- Introduzir a extremidade da conduta na saída do extrator.
- Uma junta de espuma autoadesiva é muitas vezes fornecida com o aparelho para vedar a junção. O mesmo acontece para a ligação da conduta na saída de parede (exterior) ou telhado. Caso contrário, as fugas de condensação podem ao longo do tempo degradar a alvenaria. Como precaução, podemos reforçar a estabilidade com um anel de aperto.
- 4
Fixar, ligar e ajustar o extrator
Passar os cabos elétricos através do orifício situado junto à tira de conexão e apertar o extrator nos quatro cantos.A ligação elétrica é muito simples. A tira possui três terminais com a indicação L (Linha ou Fase), N (Neutro) e T ou Ls (Temporização ou Linha secundária).Basta conectar cada fio ao terminal correspondente.A temporização está ligada a um circuito impresso protegido por uma placa adjacente à tira de conexão Para definir o tempo de funcionamento, basta rodar o potenciómetro (marcado com uma cruz) numa direção ou outra. Intervir com cuidado com a lâmina de uma pequena chave de fendas para evitar danificar o circuito impresso.
Depois de definir a temporização, colocar novamente a placa de proteção e encaixar a grelha de ar sobre a platina do aparelho. Para testar a instalação, basta colocar o extrator em funcionamento e colocar uma folha de papel fina sobre a grelha. Se a montagem estiver correta, a folha ficará colada sob o efeito da aspiração.
Tome nota!
As instruções de instalação incluem vários esquemas de ligação correspondentes a diferentes cenários. Nomeadamente, o comando por interruptor isolado ou acoplado com a iluminação. A segunda opção é especialmente válida para os Wc e casas de banho sem janela.
