Saiba como mudar um interruptor

Publicado a
Nível iniciante

Substituir um interruptor é uma tarefa essencial na manutenção da casa. Siga o nosso passo a passo para realizar a troca de forma segura e eficiente.

Ver os passos Ver o vídeo
mudar um interruptor
Ferramentas Material

5 passos para o sucesso

  1. 1

    Remover o interruptor antigo

    ⚠️ Proteja-se dos choque elétricos! Para qualquer instalação elétrica, trabalhe sempre com jogos de chaves isolados e corte a entrada de eletricidade no quadro geral.

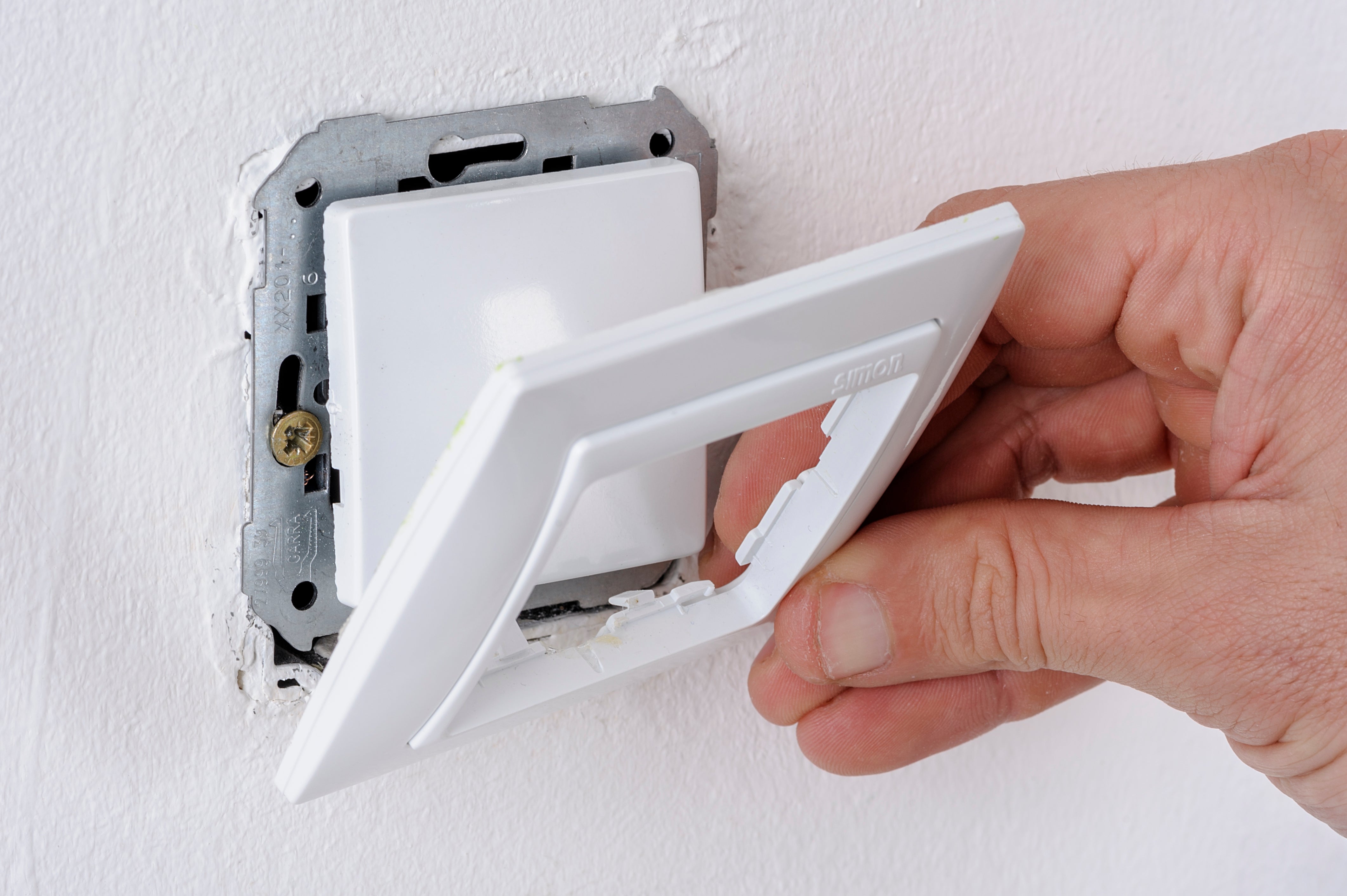

    • Para remover o interruptor antigo, retire a moldura com a mão ou utilize uma chave de fendas para alavancar levemente pelo recorte lateral, tendo cuidado para não danificar a parede.

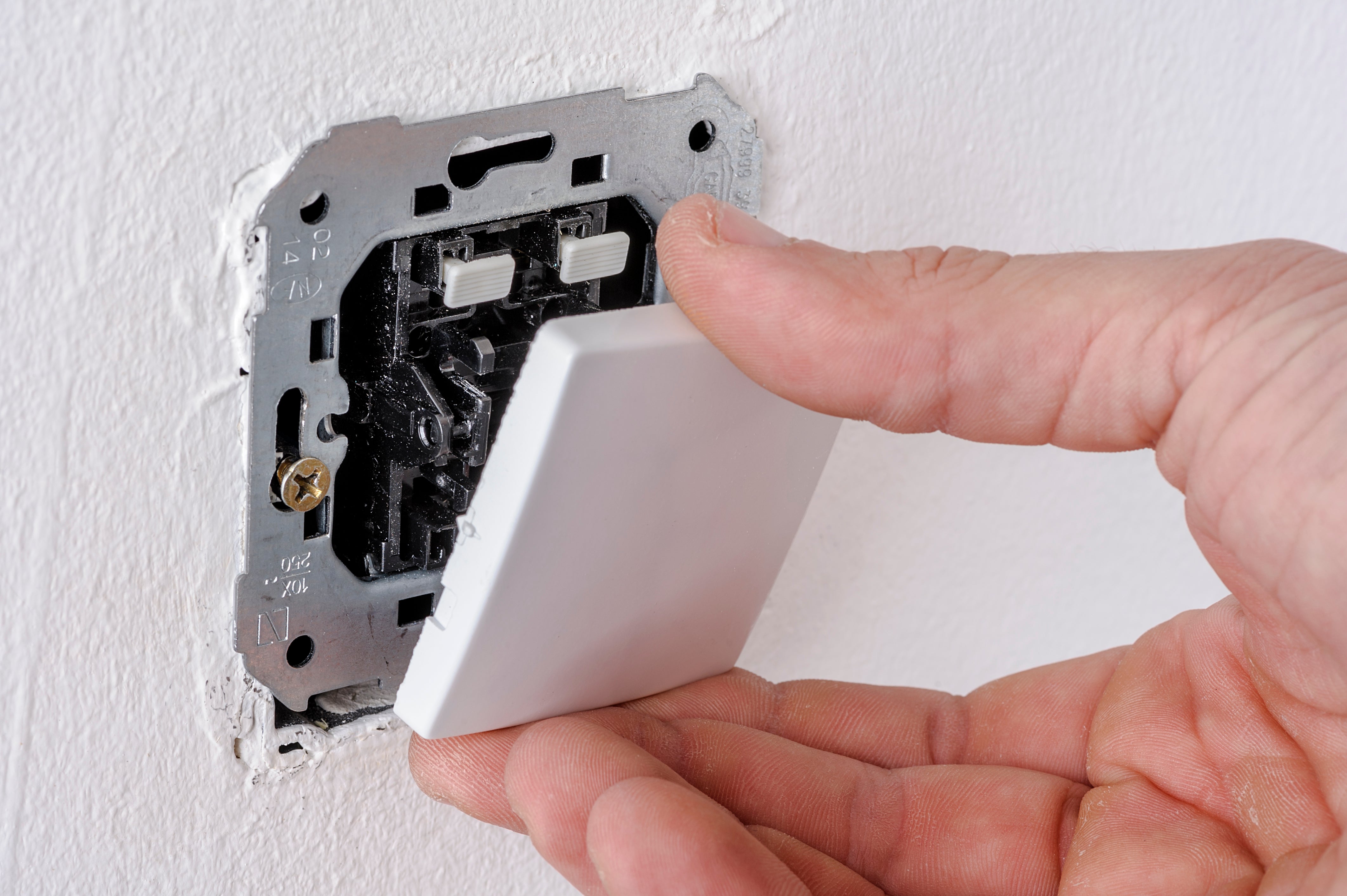

    • Depois, remova o botão ou botões, que sairão facilmente com a mão.

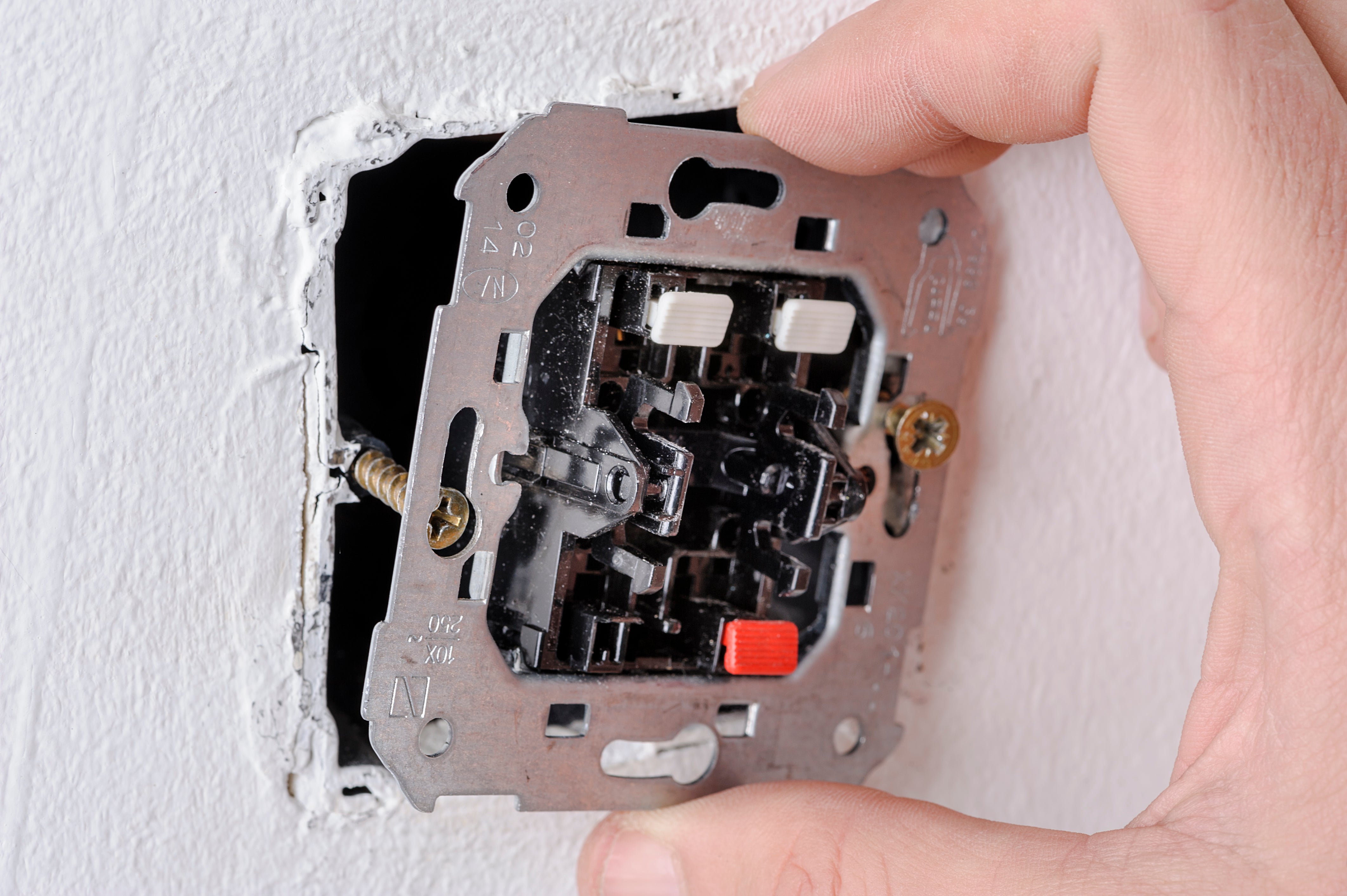

    • Para retirar o interruptor, desparafuse a placa parcialmente.
    • Gire o parafuso no sentido dos ponteiros do relógio até que a cabeça fique na parte mais larga da chapa metálica, facilitando a remoção.
    • Por fim, desconecte os cabos: dois nos interruptores simples, três nos interruptores com três ou mais cruzamentos.

    DICA: se o objetivo for apenas substituir interruptores antigos por novos, tire uma fotografia aos cabos que estão ligados ao interruptor antigo antes de os remover. Assim, terá apenas de copiar o sistema para o novo interruptor - é especialmente útil se a instalação não for feita imediatamente a seguir.

  2. 2

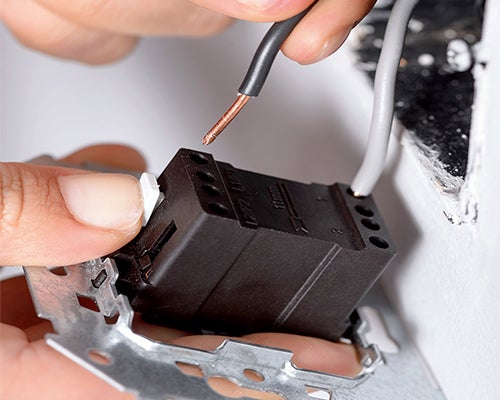

    Como instalar um interruptor simples

    • Retire o botão e a base do interruptor;

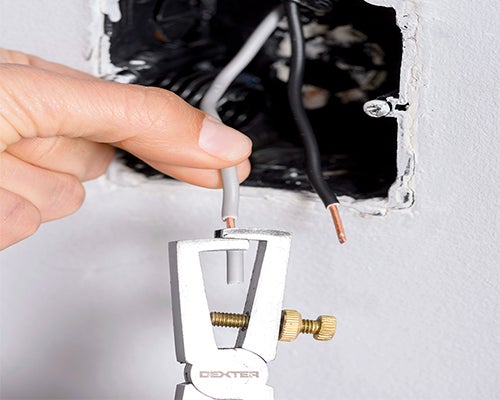

    • Descasque aproximadamente 8mm de cabo.
    • Um interruptor simples tem dois bornes de fase: um para a entrada de energia da rede (normalmente o fio preto ou castanho) e outro para o retorno à lâmpada (normalmente o fio cinzento). Estes fios são inseridos nos bornes e fixados, geralmente, pressionando uma patilha. Certifique-se de que estão bem fixos.

    É BOM SABER: O interruptor tem uma entrada de fase (fio castanho) que vem do quadro geral e um fio de retorno (fio cinzento) que vai até à lâmpada ou ao mecanismo que aciona. Existe também um fio neutro (fio azul) que também chega ao ponto de luz. Os aparelhos elétricos com partes metálicas devem incluir uma ligação à terra, identificada pelo fio verde-amarelo.

  3. 3

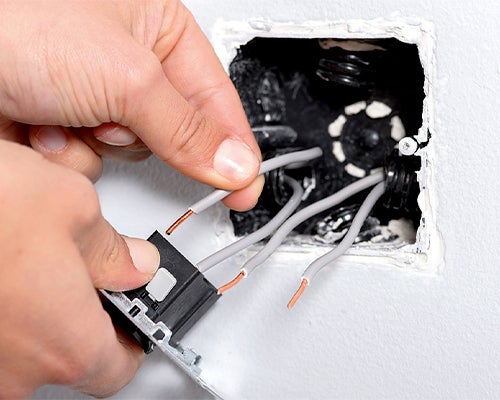

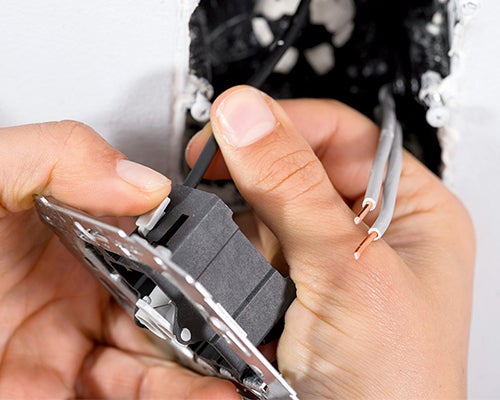

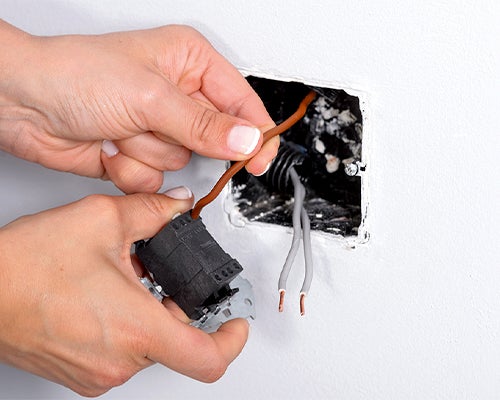

    Como fazer uma comutação entre dois interruptores

    Uma comutação permite acender uma lâmpada a partir de dois interruptores. Para tal, é necessário ligar três cabos a cada interruptor.

    • Num deles, conecta-se o cabo de fase (geralmente preto, mas também pode ser castanho) que vem da rede elétrica, além de dois cabos de retorno comuns (aqui indicados como cinzentos) que vão para o outro interruptor.
    • No segundo interruptor, há outros três cabos: dois cinzentos, que são os cabos comuns vindos do primeiro interruptor, e um cabo de fase de retorno, que vai para a lâmpada e está identificado pela cor castanha.

    A lógica é: interruptor ligado à rede elétrica > interruptor ligado à lâmpada > lâmpada.

  4. 4

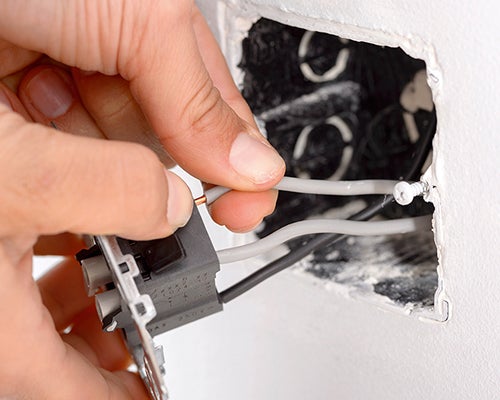

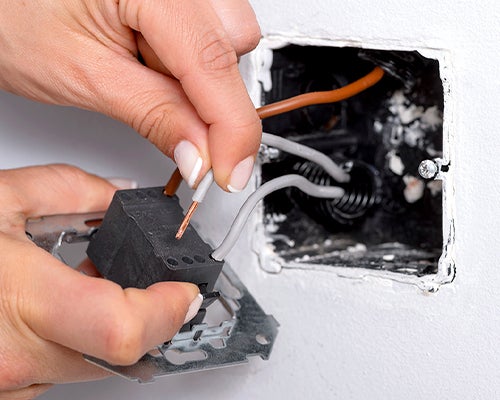

    Como fazer um cruzamento entre três ou mais interruptores

    O sistema de cruzamento permite acender e apagar uma lâmpada a partir de três pontos diferentes. É composto por dois comutadores e um terceiro interruptor que serve como ponte entre eles.

    • No primeiro comutador, conecta-se o cabo de fase de entrada (preto ou castanho) e os dois cabos comuns de comutação (neste exemplo, cinzentos).
    • No interruptor de cruzamento, devem ser conectados quatro cabos: dois vindos do primeiro comutador e dois indo para o próximo comutador (todos cinzentos).

    É BOM SABER: Este interruptor de cruzamento deve estar sempre localizado entre os dois comutadores.

    • O terceiro interruptor, ou segundo comutador, possui mais três cabos: os dois cinzentos provenientes do interruptor de cruzamento e um terceiro cabo de fase de retorno, que vai até a lâmpada (neste caso, castanho; poderia ser preto, se o castanho tivesse sido usado no primeiro comutador).
    • Se forem mais de três cruzamentos, vão-se adicionando interruptores de cruzamento no meio.

    A lógica é: comutador ligado à rede elétrica > interruptores de cruzamento > comutador ligado à lâmpada.

  5. 5

    Rematar a instalação colocando a placa e o espelho de guarnição

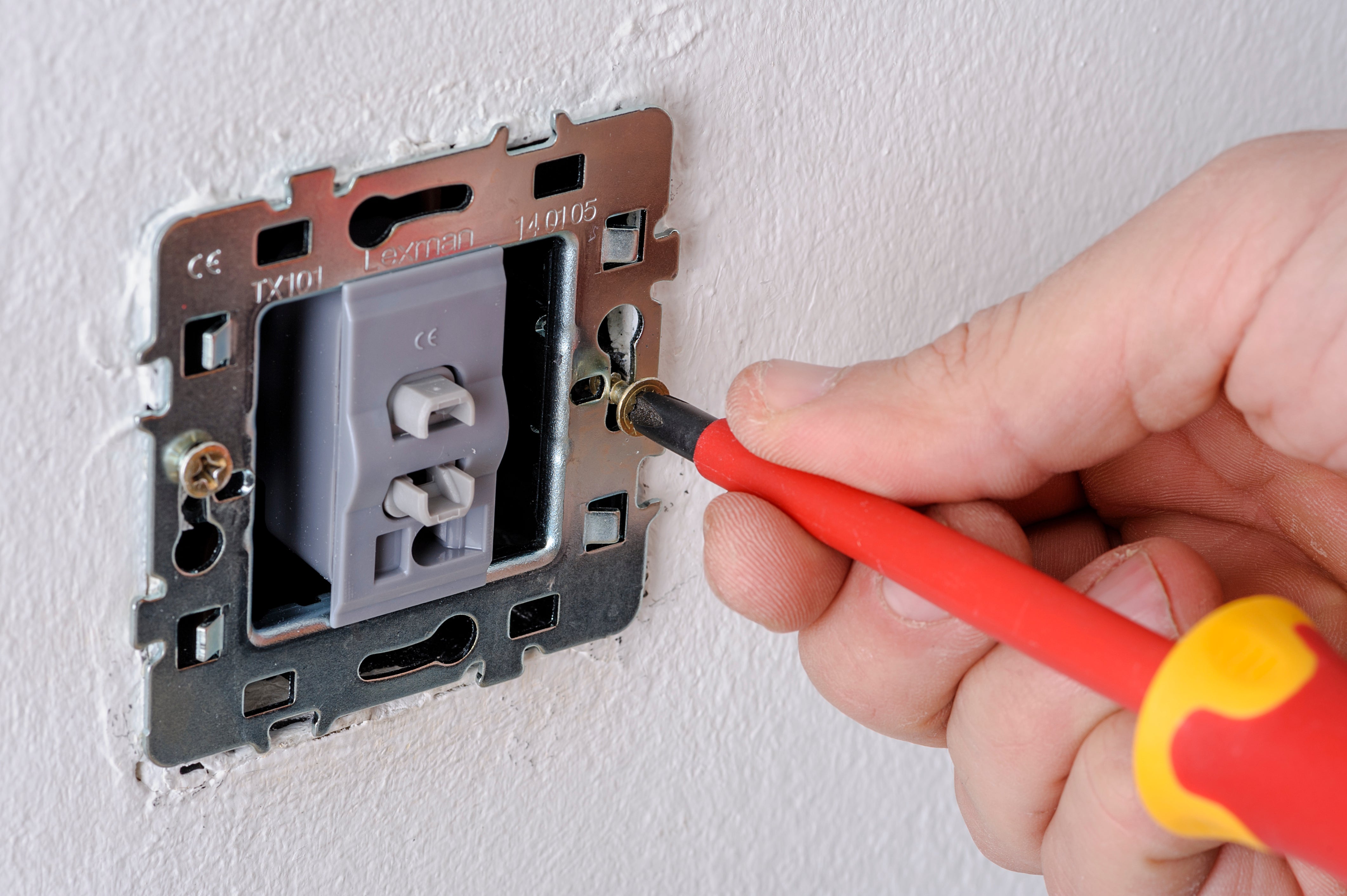

    • Depois de colocar os cabos nos bornes, coloque a chapa metálica nos parafusos de fixação da caixa. A cabeça entra pela parte larga da ranhura. Rode ligeiramente para colocar a chapa reta.

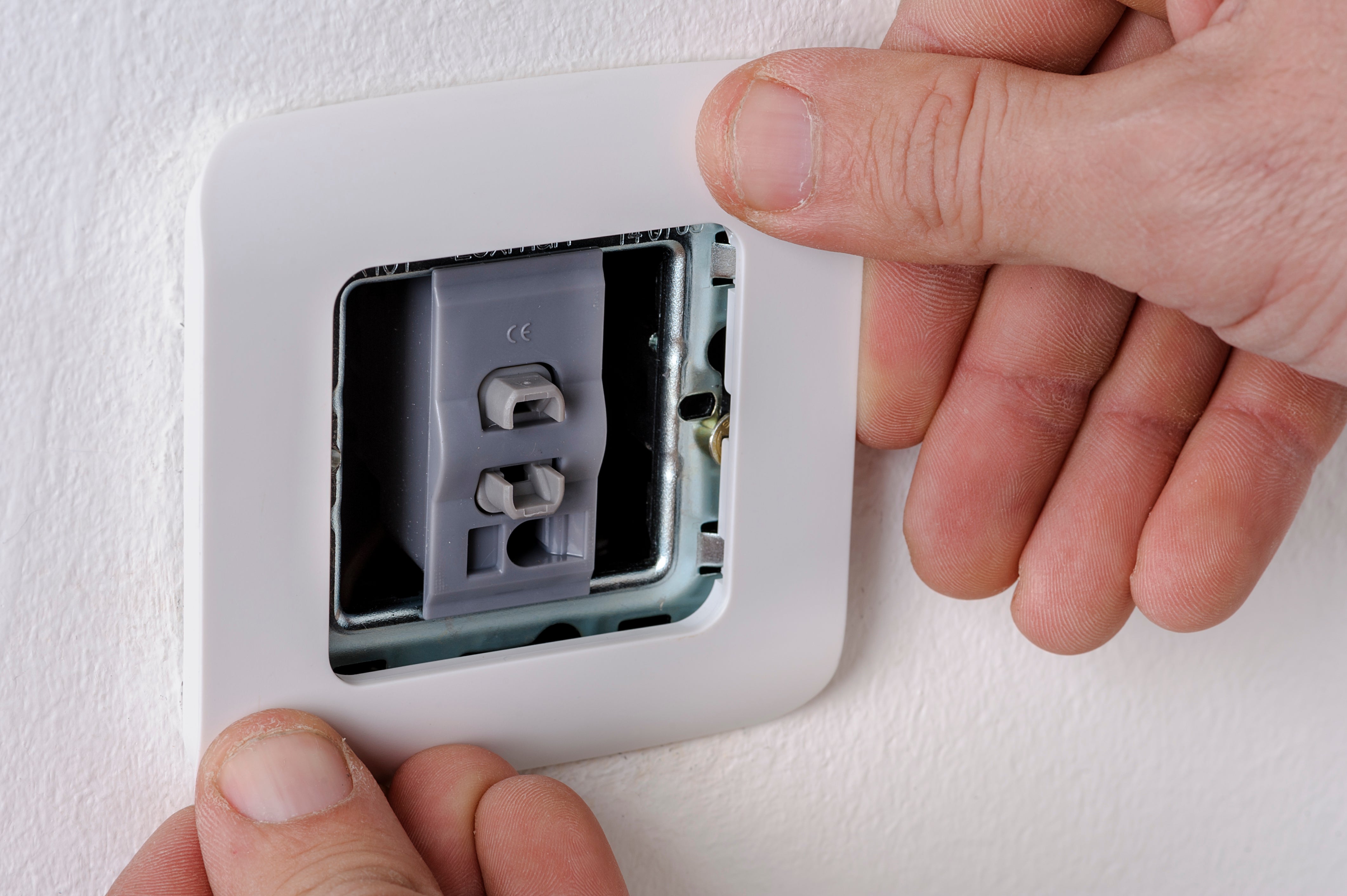

    • Aperte os parafusos e coloque o espelho de guarnição e o botão de cada interruptor. Ambos são normalmente colocados com uma ligeira pressão.
