5 passos para o sucesso
- 1
Preparar a instalação
Princípio

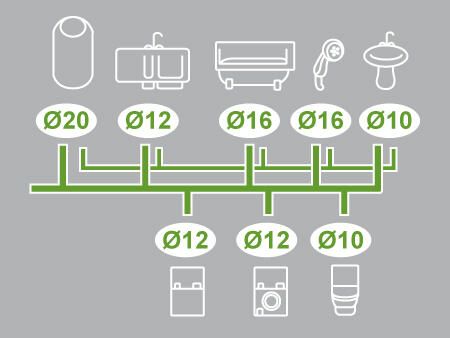

- Para permitir um bom fluxo, os diferentes pontos de distribuição da instalação devem respeitar um determinado diâmetro, em função do seu uso. - No avançar da instalação, a conduta pode progredir em diâmetro decrescente, consoante as necessidades, mas nunca o contrário.Corte da água
Antes de qualquer intervenção, cortar a alimentação de água no contador e, em seguida, abrir as torneiras para eliminar a pressão e purgar o circuito.
- 2
A derivação
Corte do tubo

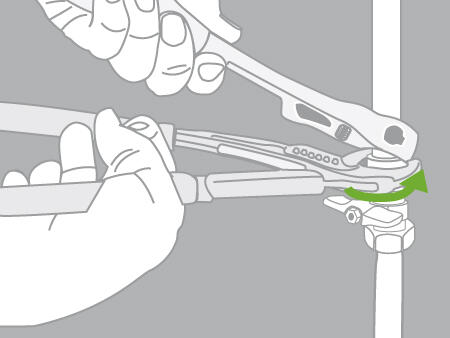

- Caso seja possível, libertar uma parte de tubo entre duas conexões para facilitar o trabalho de derivação. - Bloquear a conexão com um alicate extensível e desapertar a porca com uma chave inglesa.Medição do corte

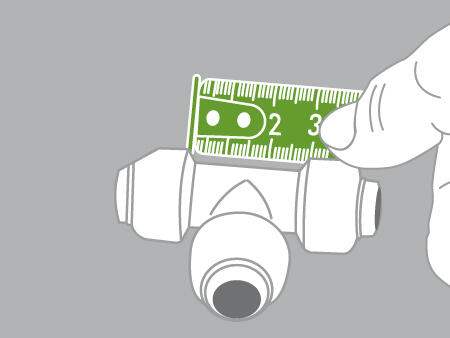

- Neste conector em T por encaixe, o tubo deve inserir-se no orifício até ao encosto. - Para saber o comprimento de tubo a retirar, medir entre os dois ombros.Marcação do corte
- Transferir a medida para o local onde pretende efetuar a derivação. - Marcar os limites do corte com um marcador indelével.Corte do tubo
- Colocar o tubo no corta-tubo alinhando a moleta sobre o traço de referência. - Apertar o parafuso para fazer avançar a moleta em contacto com o tubo e rodar o corta-tubo. Após cada rodada, apertar novamente para manter a moleta em contacto com o cobre. - Continuar até ao corte completo. - Em seguida, rebarbar com a lâmina do corta-tubo.Desoxidação
- Esfregar toda a zona onde o conector será instalado com um tampão de lã de aço.Conexão

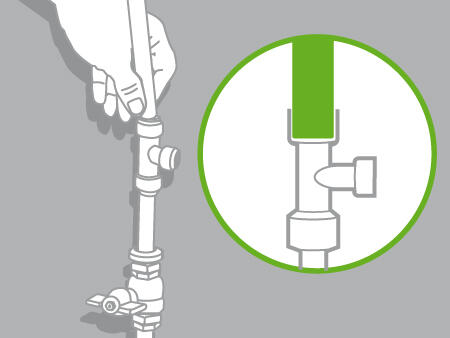

- Neste tipo de conector por encaixe, o tubo deve inserir-se no orifício e deve empurrá-lo até ao encosto. Uma coroa dentada interna impede então a sua saída e uma junta tórica integrada garante a vedação. - 3
O conector a aparafusar "bicónico"
Anel de vedação
Este conector rápido exige uma porca e um anel com perfil bicónico.Conselho: Os diferentes sistemas de conectores rápidos existem em junções direitas (com diâmetro igual ou em redução), curvas e em T.
Por ordem

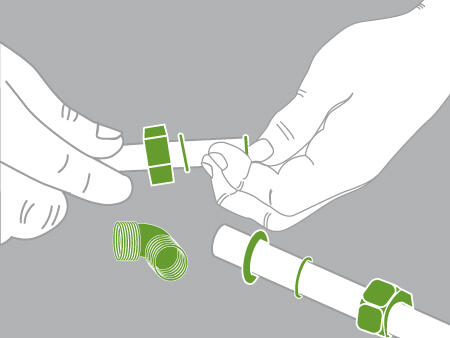

- Esfregar a extremidade do tubo para remover qualquer vestígio de oxidação. - Inserir a porca no tubo, com a rosca virada para a conexão, e depois o anel.Conector

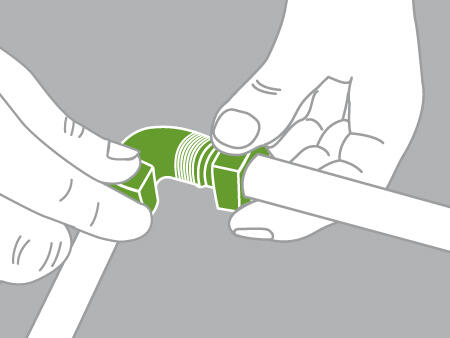

- Em seguida, inserir a extremidade do tubo no conector e empurrar ao máximo até ao encosto. - Fazer deslizar a seguir o anel até ao conector e aproximar a porca.Segurar o conector com uma mão e aparafusar a porca com a outra.
Junção
- Retomar o mesmo princípio de montagem para o outro lado, começando pela porca com rosca virada para a conexão e depois o encaixe. - Inserir o tubo ao máximo e apertar o mais que possível à mão.Aperto

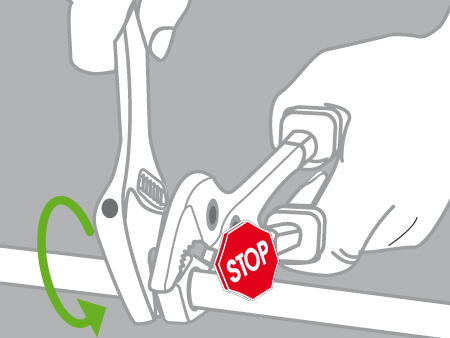

- O aperto pode ser efetuado com duas chaves inglesas ou segurando o corpo do conector com um alicate extensível. Bloquear o conector que não deve mexer e rodar alternativamente cada porca para apertar com firmeza, mas sem forçar. - Durante o aperto, o anel é comprimido contra o apoio do conector e garante uma perfeita vedação. - 4
O conector «gripp» (instantâneo ou americano)
Conector americano

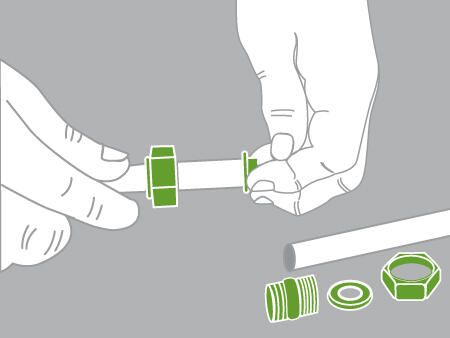

Este conector rápido inclui uma porca, uma junta de borracha e uma anilha dentada, cujos dentes devem ser orientados em direção ao conector.
Montagem

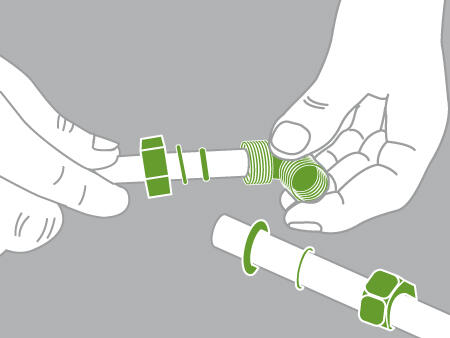

- Inserir a porca no tubo e colocar um pouco de lubrificante à base de silicone na zona de união, na extremidade do tubo. - Em seguida, inserir a anilha dentada com os dentes orientados em direção ao conector e à junta.Junção
- Inserir ao máximo a extremidade do tubo no conector e fazer deslizar com cuidado a porca para arrastar ao mesmo tempo a anilha dentada e a junta. - Empurrar lentamente para conduzir progressivamente a porca contra a rosca do conector.Aperto
- Bloquear o conector com uma mão e apertar ao máximo a porca com a outra. - Em seguida, equipar o outro tubo aplicando o mesmo princípio. - Apertar também a porca à mão. - Bloquear o corpo com um alicate extensível e apertar as porcas com uma chave inglesa. - Evitar que o conector rode durante o aperto ao máximo das porcas. - 5
Conectar uma torneira
Marcação
- Marcar na parede a localização das braçadeiras de apoio do novo tubo de ligação à torneira. - Colocar o nível bem no eixo do conector em T.Fixação das braçadeirasRealizar um furo para cada braçadeira. Colocar uma bucha e apertar a base de cada braçadeira.
Conselho: Escolher um tipo de bucha adaptado à natureza da parede. Numa dobragem em placas de gesso, usar buchas de expansão e bloqueio de forma.
Instalação do tubo
Inserir o tubo no seu conector rápido e bloqueá-lo apertando as braçadeiras sobre a sua trajetória.
Junção com mangueira
- Com uma mangueira, basta parar o percurso do tubo a alguns centímetros da torneira. - Optar por uma mangueira com conector rápido para a ligação à extremidade do tubo e um conector fêmea para o aperto junto à torneira.Junção direta
- Conduzir o tubo de cobre de forma a chegar diretamente na vertical debaixo da torneira. - Utilizar um conector rápido de união para cobre, fêmea. Por exemplo este modelo bicónico do lado tubo e com uma porca do lado da torneira.
