Como instalar um carregador elétrico para veículos em casa

Publicado a 26/07/2022

Nível intermédio

Ter um carregador elétrico disponível em casa é mais conveniente e essencial para poder usar o carro a qualquer momento. As estações de carregamento são projetadas para usar no modo 3, altamente recomendado para veículos híbridos e 100% elétricos, com isso prolongam a vida útil da instalação elétrica e a protegem contra o superaquecimento. Os carregadores de carga rápida permitem alimentar a bateria do carro com potências entre 3,7 kW e 22 kW, enquanto se conectada diretamente à corrente, ao carregamento será feito de forma lenta, com uma potência de cerca de 2,3 kW.

Ver os passos

Ferramentas Material

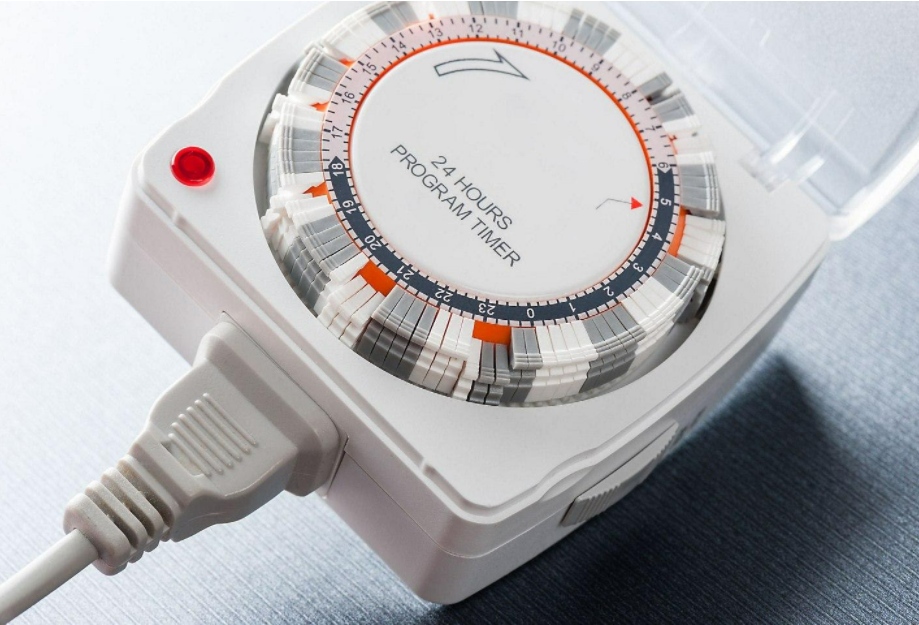

Programador

6 passos para o sucesso

1

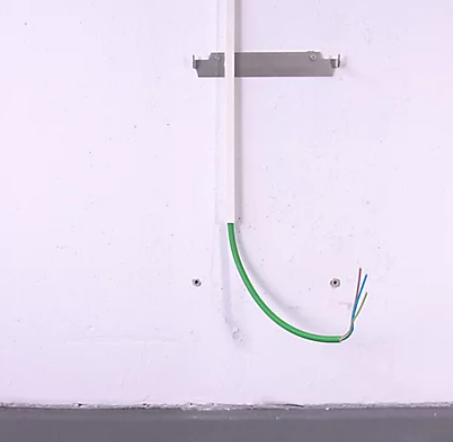

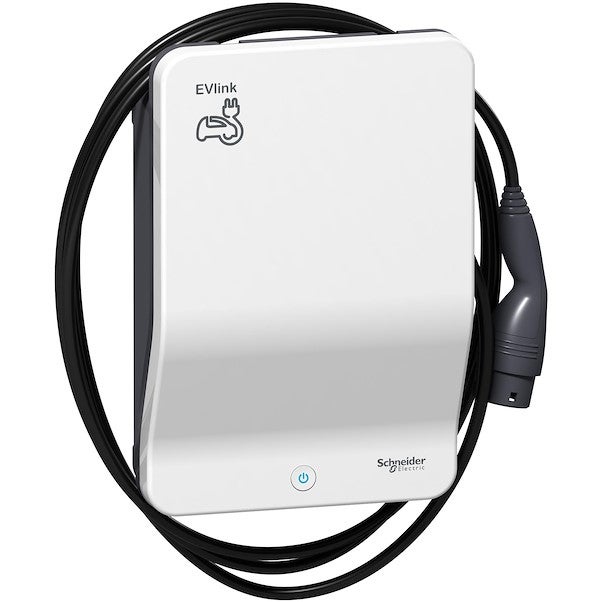

Fixe o ponto de carregamento na parede

1.1. Remova os parafusos que prendem a tampa da guarnição –branca– da estação de carga.

1.2. Escolha uma parede - interna ou externa - onde tenha acesso à rede elétrica. O ideal é adicionar um disjuntor no quadro elétrico e uma linha elétrica específica até o ponto onde vai instalar o carregador. Poderá também adicionar um limitador de energia e um programador de tempo no painel elétrico, para controlo da estação de carregamento.
1.3. Com a placa na parede, marque com um furador onde os parafusos irão. Em seguida, use a broca para fazer os furos na parede. Coloque os plugues, coloque novamente a peça de metal que irá segurar o ponto de carga na parede. Encaixe a estação de carga no deck e certifique-se de que está firmemente ancorada
2

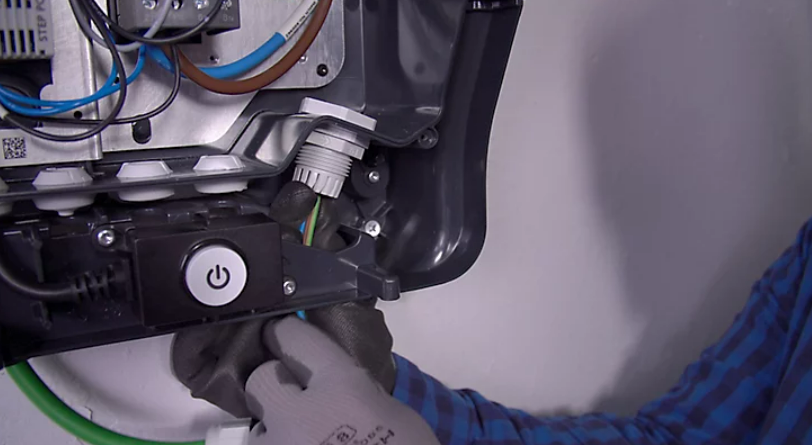

Conecte os cabos

2.1. Para maior segurança, verifique se cortou o fornecimento de energia. Ao trabalhar com cabos e eletricidade, todos os cuidados possíveis devem ser tomados. Remova os parafusos que prendem a tampa da guarnição –branca– da estação de carga. Remova os parafusos da tampa preta, que protege o interior da estação de carga, para poder fazer as conexões elétricas.

2.2. Passe os cabos pelo orifício inferior da estação de carregamento e, em seguida, pela próxima peça, que irá segurar os cabos e garantir que eles não sejam desconectados por puxões acidentais.
2.3. Conecte o fio terra –verde e amarelo– à tira da mesma cor. Faça o mesmo com a fase –acastanhada, preta ou cinza– e o neutro –azul. Reconecte a rede elétrica para poder começar a usar a estação de carregamento.
3

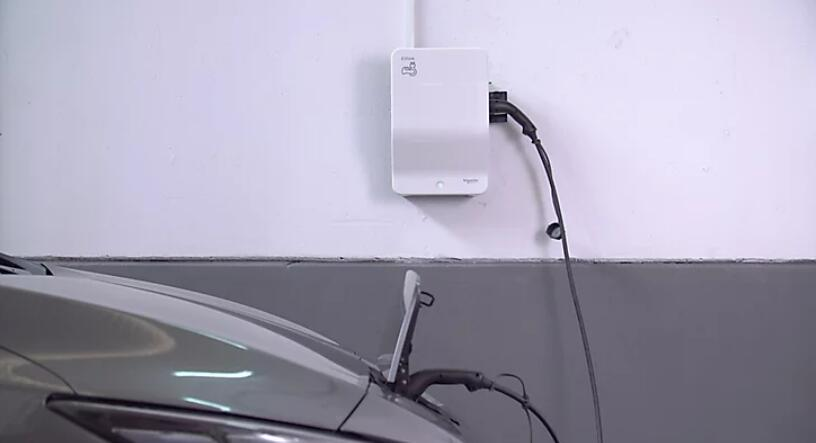

Carregue o seu veículo elétrico

3.1. Use a tecla para habilitar o carregamento. Esta tecla permitirá que você controle o uso de sua estação de carregamento e que apenas pessoas com uma cópia possam usá-la. Também serve como proteção para crianças.

3.2. Abra a tampa cinza - com alça verde - para abrir o conector e conectar a mangueira na estação de carga e no carro. O carregamento começará imediatamente.
4

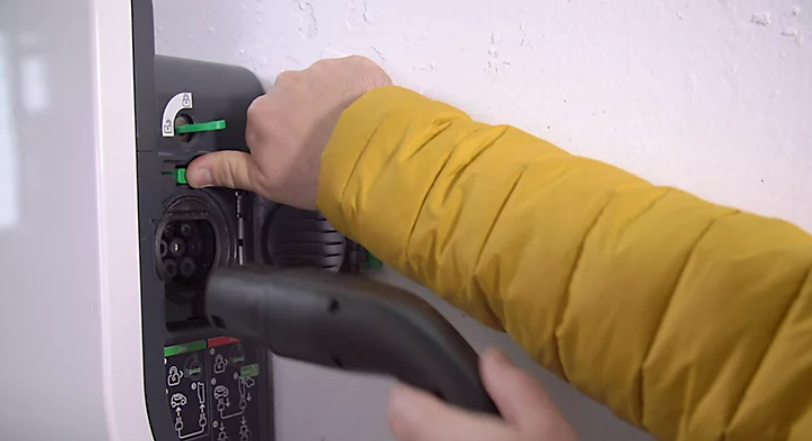

Desconecte o cabo

4.1. Se quiser parar de carregar, pressione o botão liga / desliga no painel de acabamento branco. Pressione-o novamente se quiser reativá-lo.

4.2. Quando o veículo estiver totalmente carregado, a estação de carregamento exibirá uma luz verde no botão liga / desliga na tampa do acabamento. Em seguida, desconecte o cabo do carro e da estação de carga, neste caso pressionando o botão verde acima da conexão, guarde a mangueira e trave novamente a estação de carga com a chave.
5

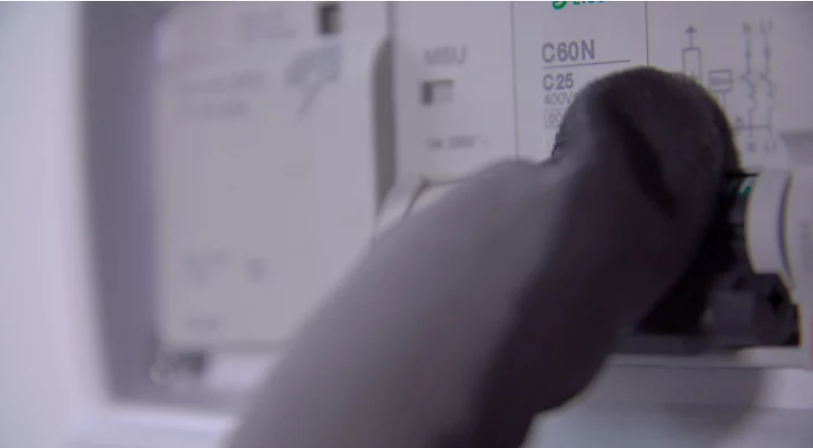

Definir o limitador de potência

5.1. Para usar a estação de carregamento com uma potência específica, será necessário que o seu quadro elétrico tenha um limitador de potência. Será necessária uma limitação de 10A para estações de carregamento de 16A e de 16A para estações de carregamento de 32A. A instalação deverá ser realizada por um instalador qualificado.

5.2. Pressione o botão central - no painel de acabamento - por 5 segundos até que uma luz azul comece a piscar. Ele começará a carregar automaticamente com uma energia mais baixa. A potência de carga máxima será limitada enquanto a entrada estiver ativa.
5.3. Para retornar à operação normal, pressione o botão central novamente por 5 segundos.
6

Configurar a carga com discriminação horária

6.1. Tal como acontece com o limitador de potência, para programar a configuração do tempo, você precisa de um interruptor de tempo no painel elétrico. Da mesma forma, é recomendado que um instalador qualificado faça isso.

6.2. Pressione o botão central - no painel de acabamento - por 5 segundos até que uma luz azul comece a piscar. Pressione-o novamente até que uma luz amarela piscando apareça. A partir desse momento, você só pode usar a estação de carga no horário que você pré-determinou no interruptor de tempo do seu quadro elétrico.
6.3. Para retornar à operação normal, pressione o botão central novamente por 5 segundos.
